华为CloudEngine 16800, 12800, 9800, 8800, 7800, 6800, 5800系列数据中心交换机及单板的命名规则

0

CloudEngine系列交换机及单板的命名规则是什么？

CloudEngine 12800, 12800E

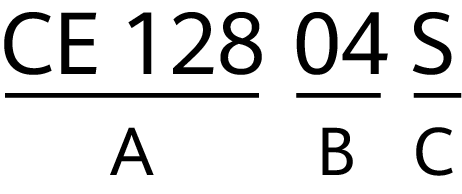

CloudEngine 12800, 12800E系列交换机的命名如图所示。

CloudEngine 12800, 12800E系列交换机的命名规则图

CloudEngine 12800, 12800E系列交换机的命名规则如表所示。

CloudEngine 12800, 12800E系列交换机的命名规则表

字母标识 含义 详细描述
A 数据中心核心交换机 表示CloudEngine 12800, 12800E系列数据中心核心交换机。
B 业务板槽位数量
  • 04：表示有4个业务板槽位。
  • 08：表示有8个业务板槽位。
  • 12：表示有12个业务板槽位。
  • 16：表示有16个业务板槽位。
C 扩展位 S：Slim，深度变浅。目前有CE12804S和CE12808S两款设备。
E：Enhanced，增强款型。目前有CE12804E、CE12808E和CE12816E三款设备。

单板

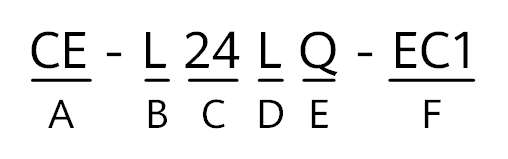

CloudEngine 12800交换机业务板的命名如图所示。

CloudEngine 12800交换机业务板的命名规则图

CloudEngine 12800交换机业务板的命名规则如表所示。

CloudEngine 12800系列交换机业务板的命名规则表

字母标识 含义 详细描述
A 品牌名称 固定为CE，表示：CloudEngine。
B 业务板类型
  • L：表示框式设备业务板。
  • F：表示框式设备灵活插卡。
C 业务板接口数量 表示业务板接口的数量，对于混合接口的业务板，则只表示下行接口的数量。两位数字，不足两位在前面补0。
D 接口速率
  • G：表示千兆接口。
  • X：表示万兆接口。
  • Y：表示25GE接口。
  • L：表示40GE接口。
  • C：表示100GE接口。
E 接口类型
  • T：表示BASE-T接口。
  • S：表示SFP/SFP+接口。
  • X：表示XFP接口。
  • Q：表示QSFP+/QSFP28接口。
  • F：表示CFP/CFP2/CFP4接口。
  • C：表示CXP接口。
F 业务板规格
  • BA/EA/EC/EC1：表示基础规格。
  • ED/EF/EG/FD/FD1/FG/FG1/SD：表示增强规格。

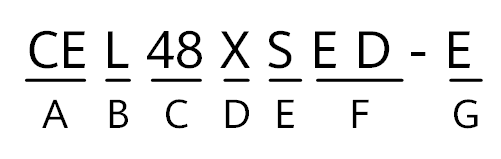

CloudEngine 12800E交换机业务板的命名如图所示。

CloudEngine 12800E交换机业务板的命名规则图

CloudEngine 12800E交换机业务板的命名规则如表所示。

CloudEngine 12800E系列交换机业务板的命名规则表

字母标识 含义 详细描述
A 品牌名称 固定为CE，表示：CloudEngine。
B 业务板类型
  • L：表示框式设备业务板。
  • F：表示框式设备灵活插卡。
C 业务板接口数量 表示业务板接口的数量，对于混合接口的业务板，则只表示下行接口的数量。两位数字，不足两位在前面补0。
D 接口速率
  • G：表示千兆接口。
  • X：表示万兆接口。
  • Y：表示25GE接口。
  • L：表示40GE接口。
  • C：表示100GE接口。
E 接口类型
  • T：表示BASE-T接口。
  • S：表示SFP/SFP+接口。
  • X：表示XFP接口。
  • Q：表示QSFP+/QSFP28接口。
  • F：表示CFP/CFP2/CFP4接口。
  • C：表示CXP接口。
F 业务板规格 ED/EG/EGA/FD：表示增强规格。
G 配套的机框类型 E：业务板配套CE12800E机框使用
X：XGS芯片的业务板

CloudEngine 9800, 8800, 7800, 6800, 5800

CloudEngine 9800, 8800, 7800, 6800, 5800系列交换机的命名如图所示。

CloudEngine 9800, 8800, 7800, 6800, 5800系列交换机的命名规则图

CloudEngine 9800, 8800, 7800, 6800, 5800系列交换机的命名规则如表所示。

CloudEngine 9800, 8800, 7800, 6800, 5800系列交换机的命名规则

标号 含义
A 表示CE系列数据中心交换机：

  • CE98：CE9800系列
  • CE88：CE8800系列
  • CE78：CE7800系列
  • CE68：CE6800系列
  • CE58：CE5800系列
B 表示型号类别：

  • 10：基本型号
  • 20：标准型号
  • 50/51/55/56/57/80/81：高级型号
  • 60/61/68：灵活插卡型号
  • 70/75：大缓存型号

说明：
针对CE6800系列交换机，CE6860EI、CE6863、CE6865EI和CE6881E为25GE接口固定款型。
C 表示特殊功能标记，如果没有则此位省略。

  • U：表示支持FC接口。
  • E：表示增强型号。
  • F：硬件设计变化，比如CPU改版，新申请款型标识时使用。
D 表示下行端口数量及类型：

  • T：GE/10GBase-T电接口
  • S：GE/10GE SFP+光接口或25GE SFP28光接口
  • Q：40GE QSFP+光接口
  • xC：当设备为灵活插卡款型时，“x”为插槽数量，“C”为插槽标识。
E 表示上行端口数量及类型：

  • T：GE/10GBase-T电接口
  • S：GE/10GE SFP+光接口
  • Q：40GE QSFP+光接口
  • CQ：40GE/100GE QSFP28光接口

说明：
当设备为固定接口款型且上下行接口类型相同时，或者设备为灵活插卡款型时，该字段省略。
F 表示设备款型类型，其中：

  • LI：基本功能款型
  • EI：增强功能款型
  • HI：高级功能款型
  • K：通过安可联盟认证
G 扩展位，其中：
A：表示连续性版本。
