服务器仅支持UEFI模式。

1. 1. 虚拟光驱挂载系统ISO镜像。
      1. 打开远程控制界面工具并输入服务器IP地址以及iBMC用户名和密码。在远程控制界面命令窗口工具栏中，单击。图1 虚拟光驱对话框
      2. 弹出虚拟光驱对话框，如图1所示。
      3. 选中“镜像文件”，单击“浏览”。弹出“打开”对话框。
      4. 选择操作系统的ISO镜像文件，单击“打开”。
      5. 在虚拟光驱对话框中，单击“连接”。当“连接”显示为“断开”后，表示虚拟光驱已连接到服务器。
   2. 在iBMC Web管理界面，将“系统管理 > BIOS配置 > 系统启动项”中的“引导介质有效期”设置为“单次有效”，“引导介质”设置为“光驱”。详细的iBMC相关操作请参见对应的iBMC用户指南。
   3. 重启服务器。
      1. 在工具栏中，单击，选择重启。弹出确认对话框。
      2. 单击“是”。重启服务器。进入操作系统引导界面，如图2所示。
      3. 图2 操作系统引导界面
   4. 选择“Install Kylin Linux Advanced Server V10”，按“Enter”。进入语言设置界面，如图3所示。图3 语言设置
   5. 选择语言，单击“继续”。进入操作系统配置界面，如图4所示。图4 OS配置界面
   6. 在本地化区域中进行如下设置，配置完成后单击“完成”。
      • 在“时间和日期”区域进行日期时间配置，建议配置为本地当前时间。
      • 在“键盘”区域选择键盘模式，建议选择“汉语”。
      • 在“语言支持”区域选择语言，建议选择“简体中文”。
   7. 在软件区域中单击“软件选择”。进入软件选择界面，如图5所示。图5 软件选择
   8. 推荐选择“带UKUI GUI的服务器”，并勾选右侧的环境附加选项，单击“完成”。
   9. 在系统区域中单击“安装位置”。进入安装目标位置界面，如图6所示。图6 安装目标位置
   10. 选择待安装OS的硬盘，勾选“自定义”创建分区，单击“完成”。进入创建分区界面，如图7所示。图7 创建分区
   11. 在下拉框选择“标准分区”。此处可根据需要自行选择LVM或者标准分区。
   12. 创建分区。
       • 如果选择自动分区，在图7界面中单击“点这里自动创建他们（C）”，然后单击“完成”。如图8所示。
       • 图8 自动分区
       • 如果选择手动分区，单击“+”创建分区，如图9所示。
         • 至少创建“/boot/efi”（分区大小200MB），“/boot”，“swap”，和“/”4个分区，根据规划创建其他分区。
         • 除“/boot/efi”和“swap”分区外，其他分区的文件系统类型选择xfs（默认即为xfs）。

         图9 手动分区

   13. 分区创建完成后，单击“完成"。弹出更改摘要界面，如图10所示。图10 更改摘要
   14. 单击“接受更改”。
   15. 在用户设置区域中单击“ROOT密码”。
   16. 输入两次root密码，单击“完成”，如图11所示。图11 ROOT密码设置界面
   17. 在用户设置区域中单击“创建用户”。
   18. 输入用户名和密码，单击“完成”，如图12所示。图12 创建用户界面
   19. 在OS配置界面单击“开始安装”。
   20. 安装完成后，单击“重启”。图13 重启重启后进入OS登录界面。
   21. 输入安装时设置的用户名和密码登录OS。

华为Taishan服务器通过iBMC虚拟光驱安装银河麒麟 V10 SP2操作系统最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

服务器仅支持UEFI模式。

1. 虚拟光驱挂载系统ISO镜像。
   1. 打开远程控制界面并输入服务器IP地址以及iBMC用户名和密码。在远程控制界面命令窗口工具栏中，单击。图1 虚拟光驱对话
   2. 弹出虚拟光驱对话框，如图1所示。
   3. 选中“镜像文件”，单击“浏览”。弹出“打开”对话框。
   4. 选择操作系统的ISO镜像文件，单击“打开”。
   5. 在虚拟光驱对话框中，单击“连接”。当“连接”显示为“断开”后，表示虚拟光驱已连接到服务器。
2. 重启系统。
   1. 在工具栏中，单击，选择重启。弹出确认对话框。
   2. 单击“确定”。
   3. 在系统启动阶段，按“Delete”进入BIOS。
   4. 按“←”、“→”方向键切换至“Exit”界面。
   5. 选择虚拟光驱启动（UEFI DVD-ROM VM 1.1.0），按“Enter”，如图2所示。图2 选择虚拟光驱启动
3. 进入安装起始界面后，选择“Install openEuler 20.X ”，按“Enter”。
4. 在语言选择界面选择语言，单击“Continue”。进入操作系统配置界面。
5. 单击“Time&Date”，根据实际情况选择区域和城市，单击“Done”。
6. 单击“Software Selection”，根据实际需求选择需要安装的软件（例如此处选择“Server”，并勾选右侧所有服务），单击“Done”。
7. 单击“Installation Destination”，进行分区设置（默认为自动分区），选择待安装操作系统的硬盘后勾选“Custom”，单击“Done”。
8. 进入硬盘分区界面，根据实际情况创建硬盘分区，完成后单击“Done”。
9. （可选）若弹出确认修改界面，单击“Accept Changes”。
10. 单击“Begin Installation”。进入OS安装界面。
11. 单击“Root Password”，设置Root用户密码，单击“Done”。
12. 根据实际需要单击“User Creation”创建用户，单击“Done”。
13. 待OS安装完成后，单击“Reboot”。
14. 重启后进入OS登录界面，输入用户名和密码登录OS。

华为Taishan服务器通过iBMC虚拟光驱安装欧拉openEuler 20.X操作系统最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

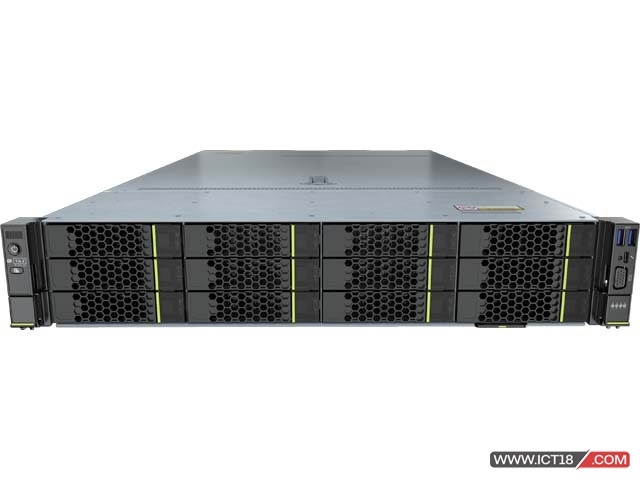

根据要求，选择相应的raid级别。（如果不做，直接跳过，进入2.0安装系统）

1.1.使用IBMC地址，登录web界面

服务器IBMC口默认地址：192.168.2.100，默认密码：Admin@9000

1.2.选择启动虚拟控制台

选择HTML5集成远程控制平台

1.3.进入服务器界面

按Del，进入Front Page设置

电脑按键不灵敏，可以使用虚拟自定义键输入。

正在进入，等待中。。

1.4.输入密码

1288H v6 默认密码：Admin@9000
1.5.选择设备管理器

移动光标选择Device manager驱动管理

选择Configuration Utility配置管理

1.6.进入主菜单

选择main menu主菜单

选择Configuration management配置管理

1.7.创建虚拟驱动

选择create virtual driver 创建虚拟驱动

选择两块磁盘，然后点ok。（这里准备做Raid1）

确认comfirm，并保存。

1.8. 选择Raid1

选择Raid1.（根据实际需求选择）

选择Selest
Driver，选择需要做Raid1的磁盘。

选中2块磁盘，并保存。

选择OK。

选择Save Configuration，保存配置。（一定要保存，不然配置会失效）

再次确认保存。

1.9.保存配置

按F10，保存并退出。

一路返回，进去Virtual Drive Management查看Raid1是否配置成功。

Raid1已存在，配置成功。

1.10.挂载镜像

选择电脑硬盘中的ISO镜像文件。

选择光驱 或者 移动设备 方式挂载。

2、安装系统

2.1.挂载镜像

选择电脑硬盘中的ISO镜像文件。（做了Riad1，此步骤可略过，重复）

2.2.选择启动盘

选择光驱 或者 移动设备 方式挂载（做了Riad1，此步骤可略过，重复）

选择完成之后，会进入系统安装界面

2.3.安装系统

选择第1项，install CentOS 7

2.4.选择英文安装

目前简体中文安装在现网中，后期会出现bug，生产服务器一律选择英文。（如有需要可以加中文插件）

2.5.时区选择上海（Asia/Shanghai）

2.6.选择最小化安装（根据实际需求）

根据客户需求，也可安装图形化界面，这边采用最小化安装（Minimal Install）。

2.7.选择磁盘分区

如果没有做Raid，这里直接选中两块盘。

做了Raid，这里只有一块盘。

根据需求选择分区大小，也可以先选择自动分区（有些自己设置会报错），进去之后修改成自己想要的分区。

修改成想要的分区

2.8.开始安装

2.9.安装过程中，可以设置密码

2.10.设置root密码

2.11.新建用户，并赋予administrator管理员权限

2.12.等待安装

2.13.安装完成，重启

2.14.重启中

2.15.登录系统，查看分区情况

发现和刚才分区完全一致，安装完毕。

超聚变2288H V6服务器创建RAID，安装CentOS系统最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

根据要求，选择相应的raid级别。（如果不做，直接跳过，进入2.0安装系统）

1.1.使用IBMC地址，登录web界面

服务器IBMC口默认地址：192.168.2.100，默认密码：Admin@9000

1.2.选择启动虚拟控制台

选择HTML5集成远程控制平台

1.3.进入服务器界面

按Del，进入Front Page设置

电脑按键不灵敏，可以使用虚拟自定义键输入。

正在进入，等待中。。

1.4.输入密码

1288H v6 默认密码：Admin@9000
1.5.选择设备管理器

移动光标选择Device manager驱动管理

选择Configuration Utility配置管理

1.6.进入主菜单

选择main menu主菜单

选择Configuration management配置管理

1.7.创建虚拟驱动

选择create virtual driver 创建虚拟驱动

选择两块磁盘，然后点ok。（这里准备做Raid1）

确认comfirm，并保存。

1.8. 选择Raid1

选择Raid1.（根据实际需求选择）

选择Selest
Driver，选择需要做Raid1的磁盘。

选中2块磁盘，并保存。

选择OK。

选择Save Configuration，保存配置。（一定要保存，不然配置会失效）

再次确认保存。

1.9.保存配置

按F10，保存并退出。

一路返回，进去Virtual Drive Management查看Raid1是否配置成功。

Raid1已存在，配置成功。

1.10.挂载镜像

选择电脑硬盘中的ISO镜像文件。

选择光驱 或者 移动设备 方式挂载。

2、安装系统

2.1.挂载镜像

选择电脑硬盘中的ISO镜像文件。（做了Riad1，此步骤可略过，重复）

2.2.选择启动盘

选择光驱 或者 移动设备 方式挂载（做了Riad1，此步骤可略过，重复）

选择完成之后，会进入系统安装界面

2.3.安装系统

选择第1项，install CentOS 7

2.4.选择英文安装

目前简体中文安装在现网中，后期会出现bug，生产服务器一律选择英文。（如有需要可以加中文插件）

2.5.时区选择上海（Asia/Shanghai）

2.6.选择最小化安装（根据实际需求）

根据客户需求，也可安装图形化界面，这边采用最小化安装（Minimal Install）。

2.7.选择磁盘分区

如果没有做Raid，这里直接选中两块盘。

做了Raid，这里只有一块盘。

根据需求选择分区大小，也可以先选择自动分区（有些自己设置会报错），进去之后修改成自己想要的分区。

修改成想要的分区

2.8.开始安装

2.9.安装过程中，可以设置密码

2.10.设置root密码

2.11.新建用户，并赋予administrator管理员权限

2.12.等待安装

2.13.安装完成，重启

2.14.重启中

2.15.登录系统，查看分区情况

发现和刚才分区完全一致，安装完毕。

超聚变2288H V5服务器创建RAID，安装CentOS系统最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

堆叠是指将多台支持堆叠特性的交换机通过堆叠线缆连接在一起，从逻辑上虚拟成一台交换设备，作为一个整体参与数据转发。堆叠是目前广泛应用的一种横向虚拟化技术，具有提高可靠性、扩展端口数量、增大带宽、简化组网等作用。

为什么需要堆叠？

传统的园区网络采用设备和链路冗余来保证高可靠性，但其链路利用率低、网络维护成本高，堆叠技术将多台交换机虚拟成一台交换机，达到简化网络部署和降低网络维护工作量的目的。堆叠具有诸多优势：

• 提高可靠性

堆叠系统多台成员交换机之间形成冗余备份，如下图所示，SwitchA和SwitchB组成堆叠系统，SwitchA和SwitchB相互备份，SwitchA故障时，SwitchB可以接替SwitchA保证系统的正常运行。另外，堆叠系统支持跨设备的链路聚合功能，也可以实现链路的冗余备份。

堆叠示意图

• 扩展端口数量

如下图所示，当接入的用户数增加到原交换机端口密度不能满足接入需求时，可以增加新交换机与原交换机组成堆叠系统扩展端口数量。

扩展端口数量示意图

• 增大带宽

如下图所示，当需要增大交换机上行带宽时，可以增加新交换机与原交换机组成堆叠系统，将成员交换机的多条物理链路配置成一个聚合组，提高交换机的上行带宽。

增大带宽示意图

• 简化组网

如下图所示，网络中的多台设备组成堆叠，虚拟成单一的逻辑设备。简化后的组网不再需要使用MSTP等破环协议，简化了网络配置，同时依靠跨设备的链路聚合，实现单设备故障时的快速切换，提高可靠性。

简化组网示意图

• 长距离堆叠

如下图所示，每个楼层的用户通过楼道交换机接入外部网络，现将各相距较远的楼道交换机连接起来组成堆叠，这相当于每栋楼只有一个接入设备，网络结构变得更加简单。每栋楼有多条链路到达核心网络，网络变得更加健壮、可靠。对多台楼道交换机的配置简化成对堆叠系统的配置，降低了管理和维护的成本。

长距离堆叠示意图

华为有哪些设备可以堆叠？

华为S系列园区交换机、CloudEngine数据中心交换机都有款型支持堆叠。对于S系列园区交换机，仅盒式交换机有款型支持堆叠；两台框式交换机组建在一起叫集群。对于CloudEngine数据中心交换机，框式交换机和盒式交换机都有款型支持堆叠，两者的差异在于框式交换机仅支持两台设备组建堆叠。

具体哪些设备可以支持堆叠，S系列园区盒式交换机请参考华为交换机，CloudEngine数据中心交换机请参考数据中心交换机。

如何建立堆叠？

在介绍堆叠是如何建立之前，先介绍下堆叠建立过程中用到的相关概念。

主交换机、备交换机和从交换机

堆叠系统中所有的单台交换机都称为成员交换机，按照功能不同，可以分为三种角色：

• 主交换机（Master）

主交换机负责管理整个堆叠。堆叠系统中只有一台主交换机。

• 备交换机（Standby）

备交换机是主交换机的备份交换机。堆叠系统中只有一台备交换机。当主交换机故障时，备交换机会接替原主交换机的所有业务。

• 从交换机（Slave）

从交换机用于业务转发，堆叠系统中可以有多台从交换机。从交换机数量越多，堆叠系统的转发带宽越大。

除主交换机和备交换机外，堆叠中其他所有的成员交换机都是从交换机。当备交换机不可用时，从交换机承担备交换机的角色。

主交换机、备交换机和从交换机都可以进行业务流量的转发。添加、移除或替换堆叠成员交换机，都可能导致堆叠成员角色的变化。

堆叠ID

堆叠ID用来标识堆叠成员交换机，是成员交换机的槽位号。每个堆叠成员交换机在堆叠系统中具有唯一的堆叠ID。

堆叠优先级

堆叠优先级是成员交换机的一个属性，主要用于角色选举过程中确定成员交换机的角色，优先级值越大表示优先级越高，优先级越高当选为主交换机的可能性越大。

堆叠的建立过程

堆叠建立的过程包括以下四个阶段：

1. 根据网络需求，选择堆叠线缆、连接方式。

不同产品支持的物理连接方式有差异。

• 对于S系列园区盒式交换机和CloudEngine数据中心盒式交换机，支持链形和环形两种连接拓扑。关于物理连接方式的更多详细信息，S系列园区盒式交换机请参考物理连接（S系列盒式交换机），CloudEngine数据中心盒式交换机请参考堆叠连接方式（CloudEngine数据中心盒式交换机）。
• 对于CloudEngine数据中心框式交换机，支持SIP口连接和业务口连接两种方式。关于物理连接方式的更多详细信息，请参考堆叠连接方式（CloudEngine数据中心框式交换机）。

2. 选举主交换机。

所有成员交换机上电后，堆叠系统开始进行主交换机的选举。在堆叠系统中每台成员交换机都具有一个确定的角色，其中，主交换机负责管理整个堆叠系统。

3. 分配堆叠ID和备交换机选举。

主交换机选举完成后，主交换机会收集所有成员交换机的拓扑信息，根据拓扑信息计算出堆叠转发表项下发给堆叠中的所有成员交换机，并向所有成员交换机分配堆叠ID。之后进行备交换机的选举，作为主交换机的备份交换机。除主交换机外最先完成设备启动的交换机优先被选为备份交换机。

4. 同步软件版本和配置文件。

角色选举、拓扑收集完成之后，所有成员交换机会自动同步主交换机的软件版本和配置文件。

• 堆叠系统具有自动加载系统软件的功能，待组成堆叠的成员交换机不需要具有相同软件版本，只需要版本间兼容即可。当备交换机或从交换机与主交换机的软件版本不一致时，备交换机或从交换机会自动从主交换机下载系统软件，然后使用新系统软件重启，并重新加入堆叠。
• 堆叠系统具有配置文件同步机制，主交换机保存整个堆叠系统的配置文件，并进行整个堆叠系统的配置管理。备交换机或从交换机会将主交换机的配置文件同步到本交换机并执行，以保证堆叠中的多台设备能够像一台设备一样在网络中工作，并且在主交换机出现故障之后，其余交换机仍能够正常执行各项功能。

不同产品在堆叠系统的建立过程中存在诸多差异，关于堆叠建立过程的更多详细信息，S系列园区盒式交换机请参考堆叠建立（S系列盒式交换机），CloudEngine数据中心盒式交换机请参考堆叠建立（CloudEngine数据中心盒式交换机），CloudEngine数据中心框式交换机请参考堆叠建立（CloudEngine数据中心框式交换机）。

什么是交换机堆叠？为什么交换机需要堆叠？如何建立堆叠？最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

为什么要用堆叠？

• 扩展端口数量

当接入的用户数增加到原交换机端口密度不能满足接入需求时，可以通过使用堆叠系统或在原有的堆叠系统中增加新的交换机而得到满足。

• 简化组网，增加可靠性

汇聚层与接入层之间常见的网络组网是使用MSTP、VRRP等协议来支持链路冗余、网关备份。

使用堆叠系统后，汇聚层的多个设备成为了一个单一的逻辑设备，接入设备直接连接到堆叠系统。这个简化后的组网不再需要使用MSTP、VRRP协议，简化了网络配置。同时依靠跨设备的链路聚合，在成员出现故障时不再依赖MSTP、VRRP等协议的收敛，提高了可靠性。

• 扩展系统处理能力和带宽

当核心交换机转发能力不能满足需求时，可以增加新交换机与原交换机组成堆叠系统来实现。例如：若一台交换机转发能力为64M pps，则通过增加一台交换机进行扩展后，整个堆叠设备的转发能力为128M pps。需要强调的是，是整个堆叠系统的转发能力整体提高，而不是单个交换机的转发能力提高。

怎么获取交换机堆叠支持情况？

第一种方法：通过交换机堆叠&SVF助手获取。界面如下：

说明：

1. 注1：子系列比较多时，请使用滚动条查看所有。
2. 注2：表示S5700-LI根据上行接口类型进行了细分。例如：S5700-28X-LI-AC属于S5700-X-LI，S5700-52P-PWR-LI-AC属于S5700-P-LI。
3. 工具中可以选择的款型都是支持堆叠的款型，不能选择说明不支持。

第二种方法：通过华为企业技术支持网站获取。

从《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中的 设备管理--堆叠使用注意事项中获取到堆叠的支持版本和堆叠口支持详情。

第三种方法：细分款型可以在硬件描述中获取。

硬件描述手册获取方法：

1. 获取硬件描述手册：华为企业技术支持网站--交换机--选择具体款型--找到硬件描述手册--点击进入硬件描述手册。
2. 查看堆叠支持情况：单击“机箱”章节，使用Ctrl+F组合键搜索具体款型--点击进去--找到“规格参数”页签的堆叠口描述。如果显示具体的堆叠口信息，说明该款型支持堆叠，否则显示为不支持。

如果可以获取到产品文档的CHM手册，可以按照如下步骤查看：

款型之间是否可以混堆，原则是什么？

原则：不同系列间肯定不能混堆，同系列间不一定能混堆。

1. 理论上非分销款型和分销款型之间是不可以混堆的。但是S5720SI和S6720EI可以和分销款型混堆。
2. 上行接口类型不同，就是速率不同，缺省情况下不可以混堆。但是有些款型可以修改上行接口速率，从而能够进行混堆。

同系列不同款型混堆特殊点如下表所示，具体情况请参见《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中的 设备管理--堆叠使用注意事项中的描述

是否支持跨版本堆叠？

不支持跨版本堆叠。不同版本的交换机组建堆叠时，备交换机和从交换机会自动同步主交换机的版本。

堆叠系统中所有成员交换机的版本必须一致吗？

是的。不同版本的交换机组建堆叠时，备交换机和从交换机会自动同步主交换机的版本。如果主交换机的版本不适用于备交换机或从交换机，备交换机和从交换机就会一直重启，无法加入堆叠。例如，主交换机是老款型，用的版本比较老。新加入的交换机是新款型，必须使用新版本，这样新加入交换机就无法加入堆叠。

业务口堆叠时如何配置？

• V200R002之后的版本

<HUAWEI> system-view[HUAWEI] interface stack-port 0/1[HUAWEI-stack-port0/1] port interface xgigabitethernet 0/0/28 enable  //将物理接口加入逻辑堆叠口1

• V200R002及之前的版本

<HUAWEI> system-view[HUAWEI] stack port interface gigabitethernet 0/0/28 enable  //使能物理接口为堆叠口Warning: This operation will clear all configurations on these interfaces, continue? [Y/N]:yInfo: This operation may take a few seconds. Please wait for a moment...[HUAWEI] interface stack-port 0/1[HUAWEI-stack-port0/1] port member-group interface xgigabitethernet 0/0/1  //将物理接口加入逻辑堆叠口1

业务口堆叠时哪些交换机支持免配置堆叠？

一般来讲，除S5720EI以外，其他V200R011C10及以后版本支持的款型都支持免配置堆叠。具体可以通过下面两种方法确认：

第一种方法：

通过查看硬件描述中的机箱—外观结构中接口的描述进行获取，当接口支持的模块中有“0.5m、1.5m SFP+专用堆叠电缆（仅用于免配置堆叠，V200R011C10版本及以后版本支持）”描述，说明该交换机支持免配置堆叠。

第二种方法：

通过查看《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中 “堆叠支持情况”--堆叠线缆的描述进行获取，支持的堆叠线缆中有“0.5m、1.5m SFP+专用堆叠电缆”，就说明该交换机支持免配置堆叠。

支持堆叠的业务口还可以作为普通端口使用吗？

支持堆叠的业务口，只要没有配置为堆叠口，都可以作为业务口使用。哪些业务口配置为了堆叠口，可以使用命令display stack port查看。

最多可以使用几台交换机堆叠？

一个堆叠系统最多可以包括9台交换机。

堆叠连线需要注意什么？

1. 堆叠连线的总原则是：逻辑堆叠口1只能和另一台设备的逻辑堆叠口2相连。一台设备最多只有两个逻辑堆叠口。
2. 对于S5720LI&S5720S-LI、S5720SI&S5720S-SI、S5710-X-LI设备：
   • 交换机面板有48个接口，使用上行口堆叠时，当1个逻辑堆叠口包含2个物理成员口时，只能包含堆叠接口1和2或者堆叠接口3和4。
   • 交换机面板有48个接口，使用面板上的接口堆叠时，只能前24个接口加入一个逻辑堆叠口，后24个接口加入另一个逻辑堆叠口。
3. 对于S6700EI、S6720EI&S6720S-EI设备，需要4个编号连续的接口同时加入一个堆叠口。每4个为一组（例如，1～4为一组、5～8为一组，2～5不能作为一组，即每组最后一个端口的编号为4的倍数），如果将每组内的任意一个接口配置为堆叠物理成员端口，则同组内的另外三个端口下的配置将会丢失，且不能作为普通的业务口来使用。例如：仅把1号接口通过命令加入了堆叠口，则2、3、4号接口自动设置为堆叠游离端口，不能再作为业务口使用。

有纵向堆叠吗？

纵向堆叠即SVF，是把接入层、汇聚层和核心层设备虚拟为一台设备进行管理。SVF的具体内容请参见S系列交换机产品文档。

堆叠带宽是怎么计算的？

在S交换机堆叠使用注意事项中，详细记录了每种堆叠端口单端口的带宽，在组网中，堆叠带宽是根据堆叠端口的数目累加的。堆叠能够支持的最大带宽请咨询相关售前人员。

堆叠角色是如何选取的？

堆叠系统建立时，先进行主交换机的选举，主交换机的选举流程如下：

从上图可以看出，堆叠主交换机的角色由三个因素决定：交换机启动时间、交换机堆叠优先级和交换机的系统MAC。一般来讲，交换机的系统MAC是生产厂商设置的，无法进行修改。所以可以从交换机启动时间和交换机堆叠优先级两个因素控制主交换机的选举。

用环形堆叠还是链型堆叠？

环形堆叠就是堆叠连线最终是个环，其中一条断了，相互之间还是相连的，也就是链型堆叠。如果链型堆叠断了一条线缆，就会导致堆叠分裂。所以从可靠性考虑，推荐使用环形堆叠。当然环形堆叠比链型堆叠要多一条堆叠线缆。

堆叠系统建立过程中交换机为什么会重启多次？

如上图所示：A-B-C三台交换机链形堆叠，并且三台交换机的版本相同。

1. 如果A、B先启动，C后启动，C加入堆叠系统时，只能被动加入堆叠成为非主交换机；
2. 如果A、C先启动，因为A、C感知不到对方的存在，所以A、C已分别成为主交换机，B再启动加入堆叠系统时，A和C会根据启动时间重新进行主交换机的竞争，竞争主交换机失败的交换机会重启再以非主交换机加入堆叠。

如上图所示：A-B-C-D-A四台交换机环形堆叠，并且四台交换机的版本相同：

1. 如果A、B先启动，C和D后启动，C和D加入堆叠系统时，只能被动加入堆叠成为非主交换机；
2. 如果A、C先启动，A、C已分别成为主交换机，B和D再启动加入堆叠系统时，A和C会根据启动时间重新进行主交换机的竞争，竞争主交换机失败的交换机会重启再以非主交换机加入堆叠。

上述场景下的重启均不是问题，是由交换机堆叠机制决定的。

堆叠系统中成员交换机的ID是怎么确定的？

成员交换机的ID有两个确定方法：一是手动配置，二是自动分配。

• 自动分配就是设备在加入堆叠系统时，从0~8自动分配，分配第一个未被使用的堆叠ID。
• 如果手动配置的堆叠ID，堆叠系统中已经存在，加入堆叠时也会再自动分配。例如：修改堆叠ID是4，但是堆叠系统中当前有两台设备，堆叠ID分别是4和5，则新加入的设备堆叠ID 4已经被占用，会再次自动分配，从0开始，分配第一个没有使用的堆叠ID，所以新加入交换机的堆叠ID就会变为0。

堆叠保留VLAN的作用？

保留VLAN是堆叠系统中成员交换机相互发送报文时使用的通信VLAN。报文包括协议报文，心跳报文等。保留VLAN是独占的，默认是4093，可以通过命令stack reserved-vlan修改。

堆叠系统中License文件怎么加载？

1. 先获取License文件：通过display license esn查看所有成员交换机的esn，然后申请一个包含所有esn的License文件。
2. 上传license文件：把License文件上传到堆叠系统的主交换机上。
3. 激活license文件：通过license active命令激活License文件。

堆叠完成后配置文件使用哪个交换机的？

堆叠完成后，堆叠系统的配置文件使用主交换机的配置文件。

堆叠完成后端口有哪些变化？

交换机加入堆叠口，端口编号会根据设备在堆叠系统中的堆叠ID变化。例如交换机在堆叠系统中的ID是2，则端口的编号就是2/0/0、2/0/1等。

堆叠系统不支持哪些特性？

Y.1731的单向时延统计和双向时延统计功能、N:1 VLAN Mapping、IPv6 Over IPv4隧道、IPv4 Over IPv6隧道、E-Trunk

堆叠系统主备倒换流程是怎样的？

如上图组网：

1. 原来的备交换机升为主交换机。
2. 新主交换机在从交换机中重新指定备交换机。
3. 原来的主交换机重启后重新加入堆叠系统，并被选举为从交换机。

堆叠分裂的原因有哪些？

堆叠分裂的原因有两种：一是堆叠口Down；二是堆叠线缆存在故障，堆叠成员交换机没有按时收到堆叠心跳报文。

堆叠分裂后配置文件怎么处理的？

堆叠分裂后，不管是备交换机，还是从交换机，使用的都是主交换机的配置文件。所以分裂后，会同时存在多个IP地址、MAC地址相同的设备。可以通过部署什么是多主检测？为什么要用多主检测？解决IP地址和MAC地址冲突的问题。

堆叠分裂后MAC地址怎么处理的？

见堆叠MAC地址章节的描述。

如何拆分堆叠？

拆分堆叠可以分为两种：物理拆除和逻辑拆除。

• 物理拆除指的是把堆叠连线拔掉，堆叠成员交换机物理上已独立。
• 逻辑拆除指的是设备之间还有连线，只是不再作为堆叠系统使用。仅业务口堆叠支持该方式，这个就是删除堆叠口的配置。

对于堆叠卡堆叠，只能进行物理拆除。

不管是物理拆除堆叠还是逻辑拆除堆叠，都需要先保证所有的堆叠成员交换机都能通过Console口登录。因为堆叠拆除后，无法通过Telnet方式登录非主交换机，只能通过Console口登录设备然后重新进行配置。

什么是多主检测？为什么要用多主检测？

由于堆叠系统中所有成员交换机都使用同一个IP地址和MAC地址。堆叠分裂后，可能产生多个具有相同IP地址和MAC地址的设备。为避免出现上述问题，必须进行IP地址和MAC地址的冲突检查。

多主检测MAD（Multi-Active Detection），是一种检测和处理堆叠分裂的私有协议。

MAD可以实现堆叠分裂的检测、冲突处理和故障恢复，降低堆叠分裂对业务的影响。

华为交换机堆叠常见问题汇总最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

堆叠连线

堆叠线缆支持两种连接方式：一种是链型连接，一种是环形连接。

图1-5 链型连接

图1-6 环形连接

建议：

• 部分交换机型号对连线端口有特殊的要求，具体请参见堆叠连线需要注意什么？。
• 从可靠性考虑，建议使用环形连接方式，这样一条链路故障不会导致堆叠系统分裂。
• 当交换机业务口足够时，建议连接多条线缆，在扩充带宽的同时进行链路间的备份：
  • 交换机支持插卡，插卡上的业务口也支持堆叠时，可以插卡上的业务口用于堆叠，交换机面板上的上行口用于连接上行网络。插卡上的业务口不支持堆叠时，可以插卡上的业务口用于连接上行网络，交换机面板上的上行口用于堆叠。如下图所示，交换机面板上的上行口连接多条线缆进行堆叠。

图1-7 多条线缆连接方式

• 交换机不支持插卡，但是交换机面板上的下行口支持作为堆叠口时，可以使用下行口用于堆叠，上行口连接上行网络。下行口作为堆叠口时线缆连接方式如下图所示。

图1-8 下行口连接方式

• 交换机不支持插卡，且交换机面板上的下行口也不支持作为堆叠口时，如果交换机又仅有4个或2个上行口支持堆叠，此时上行口又需要连接上行网络，这样每个逻辑堆叠口只能包含一条链路，如下图所示。

图1-9 单链路连接方式

堆叠优先级

为了便于对交换机进行维护和管理，一般希望堆叠系统的角色与我们的预期规划是一致的。为了实现该目标，我们先来看一下堆叠系统主交换机的选举过程。

图1-10 选举过程

从上图可以看出，堆叠主交换机的角色由三个因素决定：交换机启动时间、交换机堆叠优先级和交换机的系统MAC。一般来讲，交换机的系统MAC是生产厂商设置的，无法进行修改。所以可以从交换机启动时间和交换机堆叠优先级两个因素控制主交换机的选举。

• 当能够单独对交换机进行上下电时，可以先对预设为主的交换机上电，然后再对其他交换机上电，通过上电时间控制交换机的角色。
• 当不能单独对交换机进行上下电时，譬如所有交换机通过一个总的电源开关控制，只能同时为所有交换机上下电。可以通过预先配置交换机堆叠优先级控制交换机的角色。缺省情况下，交换机的堆叠优先级都是100，可以通过stack slot priority命令进行修改。

堆叠ID

堆叠ID用来标识堆叠系统中的成员交换机，是成员交换机的槽位号，取值范围是0～8，默认是0。每个堆叠成员交换机在堆叠系统中具有唯一的堆叠ID。在交换机加入堆叠系统时：

• 如果交换机的堆叠ID在堆叠系统中未被使用，则交换机就使用该堆叠ID。
• 如果交换机的堆叠ID在堆叠系统中已经被其他交换机使用，堆叠系统会自动分配一个最小的未使用的堆叠ID给该交换机。

在机房中，堆叠交换机一般是竖着摆放在机架上的。为了便于维护和管理，建议根据摆放顺序预先设置好堆叠成员的堆叠ID，然后根据堆叠ID的大小设置堆叠优先级。堆叠ID小的，堆叠优先级设置的大一些。这样设置后，堆叠ID小的交换机就是主交换机，根据堆叠ID，依次为备交换机和从交换机。

如下3台交换机组建堆叠，堆叠ID和堆叠优先级配置如下所示。待堆叠线缆连接好后，从上到下分别为交换机上电或同时为所有交换机上电。堆叠系统启动完成后，堆叠ID为1的交换机为主交换机，堆叠ID为2的交换机为备交换机，堆叠ID为3的交换机为从交换机。

图1-11 堆叠ID示意图

堆叠MAC地址

堆叠系统中每台交换机都有自己的系统MAC，当堆叠系统组建时，堆叠系统会自动选择主交换机的系统MAC作为整个堆叠系统的系统MAC与网络中的其他设备进行通信。

在主交换机重启或离开堆叠系统时，堆叠系统的MAC会根据下面规则进行变化：

• 如果主交换机在10分钟内重新加入堆叠系统，则堆叠系统将继续使用该交换机的MAC，堆叠系统的MAC不会切换。因为原主交换机重新加入堆叠系统后会变为备或从交换机，所以此时堆叠系统的MAC就是备或从交换机的MAC。
• 如果主交换机没有在10分钟内重新加入堆叠系统，则堆叠系统的MAC将切换为新主交换机的MAC。

缺省的10分钟判断时间可以通过stack timer mac-address switch-delay命令进行配置。当系统MAC切换时，可能会导致二层协议例如STP、LACP发生震荡。为了减少系统MAC切换带来的影响，可以将系统MAC切换时间设置为0，此后只有在堆叠系统重启后，才会将堆叠系统新主交换机的系统MAC设置为堆叠系统的MAC。

管理网口

用于管理交换机的接口叫做管理网口。有些交换机有设计独立的ETH口作为管理网口，接口编号为Meth0/0/0。有些交换机没有设计独立的接口作为管理网口，只能使用业务口作为管理网口。交换机是否有独立的管理网口，请参考硬件描述中的机箱-外观结构。

图1-12 无管理网络交换机外观

图1-13 有管理网口交换机外观

建议：

• 如果堆叠系统中的成员交换机有独立管理网口，堆叠系统会优先选择主交换机的管理网口作为堆叠系统的管理网口。如果仅在主交换机管理网口上连接网线，在主交换机重启或故障时，将无法通过Telnet连接堆叠系统。所以建议在堆叠成员交换机的两个或多个管理网口上都连接上网线。
• 如果堆叠系统中的成员交换机都无管理网口，只能使用业务口作为管理网口。业务口所在交换机故障或离开堆叠系统时，必须重新指定其他业务口作为堆叠系统的管理网口。

上行链路

堆叠系统上行链路推荐两种连接方式：跨设备Eth-Trunk和ECMP。

图1-14 上行链路连接方式

• ECMP是路由协议中的等价负载分担，在三层转发中两个节点之间存在多个路由表项，实现负载分担和备份。某条链路故障时，流量的切换较跨设备Eth-Trunk较慢。
• 跨设备Eth-Trunk是将连接到堆叠系统中不同交换机的链路绑定为Eth-Trunk，实现链路的备份和负载分担。Eth-Trunk中某条链路故障时，流量可以快速切换。二层和三层转发都可以使用，在组网中建议使用跨设备的Eth-Trunk。

另外，跨设备Eth-Trunk组网中，为了节省堆叠线缆的带宽，跨设备的Eth-Trunk会使用流量本地优先转发功能，即本交换机收到的流量，优先从本交换机的出接口转发。只有本交换机出接口故障或无出接口时，才会通过堆叠线缆跨交换机进行转发。如下图所示。

图1-15 跨交换机转发示意图

堆叠线缆

堆叠线缆带宽

堆叠线缆可以转发数据流量和内部协议报文。数据流量和协议报文通过堆叠线缆转发时，会自动添加内部报文头用于转发，因此同样速率的业务口和堆叠口，堆叠口转发的流量要比业务口少。所以建议堆叠线缆的带宽不小于上行链路带宽的总和。例如：如果上行链路的带宽总和是40G，堆叠线缆的带宽不小于40G，以免流量跨设备转发时出现丢包。堆叠带宽与堆叠物理口的个数相关，堆叠物理口越多，带宽越大，数据流量在多个堆叠线缆上进行负载分担。

下面几种情况数据流量会通过堆叠线缆进行转发，在网络规划时尽量减少设计如下场景。

• VLAN内广播流量和未知单播流量。
• 单播流量的入接口和出接口不在同一交换机。
• 组播流量的组播源和接收者在不同的交换机。

堆叠线缆故障

如果一个逻辑堆叠口中有多条物理链路，其中一条物理链路故障不会导致堆叠分裂。如果一个逻辑堆叠口中的所有链路都故障，此时堆叠系统环形组网会变为链型组网，链型组网则会出现堆叠分裂。

堆叠分裂后，两个堆叠系统的IP和MAC都相同，网络中会出现IP和MAC冲突，导致网络故障，影响流量转发。为了避免堆叠分裂带来的网络故障，建议在堆叠系统组建完成后部署MAD多主检测功能。

MAD检测方式有两种：直连检测方式和代理检测方式。在同一个堆叠系统中，两种检测方式互斥，不可以同时配置。

• 直连检测方式是指堆叠成员交换机间通过普通线缆直连的专用链路进行多主检测，需要占用成员交换机接口资源。
• 代理检测方式是在堆叠系统Eth-Trunk上启用代理检测，在上行代理设备上启用MAD检测功能。无需占用额外的接口，并且Eth-Trunk接口可同时运行MAD代理检测和其他业务。在常见的树形组网中，如果上行设备也是S系列交换机，可以使用代理检测方式，复用已有网络连线，不需要重新连线。如下图所示：

图1-16 MAD连线图

MAD具体配置方法，请参考产品文档中MAD的详细说明。

堆叠可靠性

冗余备份

堆叠系统通过将几台交换机逻辑上变为一台设备，实现设备间的1+N冗余备份，提高设备级可靠性。主交换机作为堆叠系统的管理者，负责处理业务、协议协商。备交换机作为主交换机的备份，实时与主交换机保持同步。当主交换机异常时，备交换机会接替原主交换机作为堆叠系统的管理者。由于堆叠系统运行过程中进行严格的配置同步和数据同步，因此备交换机接替原主交换机时不会对原有业务造成影响。

设备间表项同步

MAC和路由同步

堆叠系统采用分布式转发技术实现报文的二/三层转发，最大限度的发挥每个成员交换机的处理能力，同时提高可靠性，减少带宽占用。

堆叠系统通过MAC同步和路由同步，保证每个成员交换机都有完整的二/三层转发表项，当进行二/三层转发时，可以通过查询本交换机的二/三层转发表得到报文的出接口（以及下一跳），然后将报文从正确的出接口转发出去。

• 堆叠系统的MAC同步功能是默认开启的，无法进行修改。系统内部会根据配置尽可能的进行成员交换机间的MAC同步。

交换机间MAC同步原则是：某一成员交换机学习到的MAC，会定时打包发送到其他成员交换机，其他成员交换机进行判断。如果本交换机有接口加入该MAC表项对应的VLAN，或存在跨设备的Eth-Trunk，就将该MAC表项添加到本交换机的MAC表中，实现交换机间MAC同步。因为这两种情况下，会存在跨设备的流量。

• 路由同步是在主交换机完成路由协议计算后，会直接将路由表项同时添加到各个成员交换机的路由表中。

跨设备间进行报文转发时，将报文从本交换机送到另外一个成员交换机是内部实现，对外是完全屏蔽的。对于三层报文来说，不管它在堆叠系统内部穿过了多少成员交换机，在跳数上只增加1，表现为只经过了一个网络设备。

如下图所示，报文的入接口和出接口在同一台成员交换机上。当Slave1收到报文后，查找本地转发表，发现出接口就在本交换机上，则Slave1直接将报文从这个出接口发送出去。

图1-17 入接口和出接口在一台交换机上

如下图所示，报文的入接口和出接口在不同的成员交换机上。当Slave1收到报文后，查找本地转发表，发现出接口在Master上，堆叠系统会自动计算按照最优转发路径（Slave1到Master的最优路径是直接转发，而不是经过Slave2、Standby再到Master）先将报文转发给Master，Master再将报文转发给最终用户。

图1-18 入接口和出接口不在一台交换机上

组播转发

对于组播报文，堆叠系统中的每个成员交换机只会根据需要复制报文，保证设备间只有一份报文传送，节省堆叠系统内部资源，提高组播报文的处理速度。Slave1收到一个组播报文，通过查找本地的组播转发表，Slave 1知道Master和Standby上均有组播成员接入，而且Slave 1到达Standby的最优路径是通过Master，于是Slave 1将组播报文转发给Master，Master将报文复制三份，其中两份直接发给本地连接的组播组成员，另外一份转发给Standby，Standby再将报文复制两份发给与之连接的组播组成员。

图1-19 组播转发流程图

业务说明

组播

堆叠系统可以正常运行组播协议，堆叠系统主交换机进行组播协议的计算，其他交换机收到的组播协议报文通过堆叠线缆转发到主交换机后进行协议计算。

QoS

堆叠线缆的转发是内部转发，QoS默认已经设置好，不能修改。

堆叠线缆不会修改报文的优先级和队列，会直接进行转发。

镜像

通过堆线缆转发的数据报文，可以通过镜像功能跨交换机进行镜像。

堆叠逻辑端口不能进行镜像。

华为交换机堆叠部署和连接方式最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

对于S系列交换机，多台盒式交换机组合为一台逻辑设备叫堆叠，两台框式交换机组合为一台逻辑设备叫集群，本手册仅介绍盒式堆叠相关的最佳实践。

华为交换机堆叠选型

堆叠款型的选择没有统一标准，需要根据业务需求、业务功能、资金投入等多个方面综合考虑。可以按照下面的思路进行堆叠选型，每个阶段的选择不是独立的，在应用时需要综合考虑。

图1-1 选型思路

选择交换机型号

S系列盒式交换机分为S1700、S2700、S3700、S5700和S6700等几个系列，每个系列交换机的定位不同，在进行堆叠选型时，推荐先按照交换机定位进行初步选择。

• S1700系列交换机不支持堆叠，因此选择型号时应首先排除S1700系列交换机。另外，有些系列中的有些型号是不支持堆叠的，具体请参见《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中设备管理-堆叠使用注意事项-堆叠支持情况中的描述。如果某个系列中有些型号不支持堆叠，会有如下说明。

图1-2 不支持堆叠描述

• 从产品定位看，S2700、S5700LI是二层交换机，一般用在接入层。S3700、S5700（S5700LI除外）、S6700是三层交换机，一般用在汇聚层。所以可以从交换机部署位置确定交换机的系列。建议汇聚交换机使用性能更好，功能更丰富的的S5700和S6700系列交换机。
• 根据接入用户数和堆叠方式选择具体的交换机型号。每个系列的交换机根据上行端口数、下行端口数、是否支持插卡等有不同的型号。例如：S5730HI有24个下行口的S5730-36C-HI，也有48个下行口的S5730-60C-HI。如果接入用户数较多，可以选择下行口比较多的型号S5730-60C-HI。每个系列交换机有哪些型号，具体请参见硬件描述中机箱的描述。

选择堆叠台数

一个堆叠系统最多可以包括9台交换机，从转发性能和可靠性考虑，建议一个堆叠系统中的交换机台数不要超过手册中的建议值。例如：S5700LI系列交换机建议组建堆叠的交换机台数为2～5。每个系列交换机具体建议值请参见《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中堆叠支持情况中的描述。

选择堆叠方式

V200R011C10之前版本支持两种堆叠方式：堆叠卡堆叠和业务口堆叠。V200R011C10版本业务口堆叠又新增了专用堆叠线缆堆叠，即免配置堆叠。三种堆叠方式的差异如下表所示。

表1-1 堆叠方式对比

建议：

• 资金允许的情况下，建议选择堆叠卡堆叠方式。该方式配置简单且不会占用业务口资源。
• 在使用业务口堆叠时，建议使用专用堆叠线缆堆叠。该方式无需手动将业务口修改为堆叠口，组网工作量小。在堆叠交换机比较多时，尤其建议使用该方式，可以大大减少配置工作量。

选择堆叠端口和线缆

1. 使用堆叠卡堆叠时，堆叠卡和堆叠卡上的堆叠口，可用的堆叠线缆都是固定的，请直接根据《S2700, S3700, S5700, S6700系列交换机 使用注意事项合集》中堆叠支持情况中的描述进行选择即可。如S5720EI堆叠卡堆叠支持情况描述如下：

图1-3 堆叠支持情况示意图

2. 使用业务口进行堆叠时，根据款型的不同，业务口和线缆的支持情况也不同，可以按照下面步骤进行选择。

图1-4 线缆选择步骤

建议：

• 根据堆叠距离，选择合适的线缆。例如：高速线缆最长的距离是10米，所以当两台交换机距离大于10米时，推荐使用光模块加光纤，或者网线。
• 当流量需要通过堆叠线缆转发时，建议使用速率较大的接口作为堆叠口。

华为交换机堆叠方式和组建最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

NVIDIA Tesla P4 (GPU，英伟达Tesla P4)

服务器上常用的GPU卡型号及其参数信息

服务器上常用的GPU卡型号及其参数信息如表1、表2、表3、表4及表5所示，不同型号GPU卡需要安装在配套Riser卡上并且连接供电线缆方可正常使用。

服务器上常用的Riser卡及其供电线缆可参考Riser卡和Riser卡供电线缆。

表格中“Y”表示支持，“N”表示不支持，“/”表示不涉及。

华为超聚变服务器上常用的GPU卡型号及其参数信息最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

特别提醒：

只有RAID 0、RAID 1、RAID 5、RAID 6支持增加硬盘扩容。

RAID 10、RAID 50、RAID 60不支持增加硬盘扩容。

当硬盘组中包含了2个或2个以上的VD时，无法通过添加新硬盘扩容。

RAID控制卡不支持同时对两个RAID组进行重新配置（即“Reconfigure Virtual Drives”操作，包括进行加盘扩容或迁移RAID组级别），请在当前进程完成后再对下一个RAID组进行操作。

服务器存在未加入RAID组且状态为“Unconfigured Good”的硬盘。

执行添加新硬盘到RAID操作之前，建议先备份数据。

增加硬盘扩容过程中，如果出现硬盘故障，会导致：

若出现故障盘后，当RAID组为非冗余状态时（例如RAID 0扩容过程中出现1个故障盘），则RAID组失效。

若出现故障盘后，当RAID组为冗余状态时（例如RAID 1扩容过程中出现1个故障盘），则扩容操作会继续进行。需要等待扩容完成后，重新更换新硬盘并手动重构RAID。

请谨慎执行增加硬盘扩容操作。

操作步骤

登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。

进入“Virtual Drive Management”界面。

在主界面中选择“Main Menu”并按“Enter”。

在管理界面中选择“Virtual Drive Management”。

进入虚拟磁盘选项界面，如图1所示。

图1 虚拟磁盘选项界面

添加新硬盘。

选择要进行扩容的RAID并按“Enter”。

选中“Operation”并按“Enter”。

打开操作选项页面，如图2所示。

图2 Operation

选择“Reconfigure Virtual Drives”，并按“Enter”

选择“Go”，并按“Enter”。

进入RAID配置界面，如图3所示。

图3 Reconfigure Virtual Drives（1）

选择要扩容的RAID组级别。

增加硬盘扩容时，请保证该处的RAID组级别与原级别一致。

选择“Choose the Operation”并按“Enter”。

进入选择硬盘界面。

增加的硬盘要与RAID组的成员盘同类型，且容量不能小于RAID组的最小容量的硬盘。

添加硬盘进行扩容时，RAID 1每次需要增加2块硬盘，RAID 0、RAID 5、RAID 6每次只能增加1块硬盘。

RAID控制卡不支持同时对两个及以上的RAID组进行扩容操作。

选择要增加的硬盘并按“Apply Changes”。

弹出操作确认对话框。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示操作成功。

按“Esc”。

返回图3所示界面。

选择“Start Operation”并按“Enter”。

提示操作成功。可进入“Virtual Drive Management”界面，检查扩容结果，如图4所示，表示RAID正在进行扩容。

图4 Reconfigure Virtual Drives（2）

扩容过程中若重启服务器，该任务将在重启后继续进行。

华为超聚变2288H V5服务器RAID在线扩容新硬盘（以SR430-M LSISAS3108阵列卡为例，特别提醒，服务器不建议在线扩容）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

初始配置（EFI/UEFI模式）

BIOS中“Boot Type”设置为“EFI Boot Type”模式时，打开的管理界面如下所述。

文档中描述的关于LSI SAS3108的所有配置，都需要重启服务器进入配置界面进行操作。若需要在操作系统运行过程中监测RAID状态、获取配置信息，可在操作系统下使用“StorCLI”命令行工具。

如果服务器已经在Legacy或者UEFI模式下安装OS，切换启动方式后将无法进入操作系统，需要切换为安装时的启动方式再进入，如操作系统需要重装，请根据实际情况选择UEFI 或Legacy模式安装OS。

当服务器配置了较多的可启动设备时，在Legacy模式下可能出现部分设备无法正常启动，建议使用UEFI模式启动，UEFI模式较Legacy模式可以支持更多可启动设备；如需要使用Legacy模式，建议根据实际业务场景禁用串口重定向或网卡PXE等，确保操作系统可以正常启动。

登录管理界面（BIOS版本为V658及以上）

对系统的影响

进入配置管理界面需要重启服务器，会导致服务器业务中断。

操作步骤

配置“UEFI Boot”模式。

登录LSI SAS3108管理界面。

重启过程中，当出现图7-35所示界面时，按“Delete”。

弹出密码输入框。

BIOS启动界面

V5系列服务器BIOS默认密码为“Admin@9000”。

输入密码并按“Enter”。

Front Page界面

选择“Device Manager”并按“Enter”。

Device Manager界面

如果Device Manager界面显示“Some drivers are not healthy”，请参见Device Manager中RAID卡状态显示Not Healthy进行修复。

选择要操作的LSI SAS3108控制器，按“Enter”。

LSI SAS3108主界面

LSI SAS3108主界面

创建RAID 0

操作场景

• 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
• LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。
• 各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。

操作步骤

1. 登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V363及以下）。
2. 进入“Create Virtual Drive”界面。

在主界面中选择“Main Menu”并按“Enter”。

选择“Configuration Management”并按“Enter”。

选择“Create Virtual Drive”并按“Enter”。

打开RAID配置界面

Create Virtual Drive（1）

Create Virtual Drive（2）

选择RAID级别。

通过“↑”、“↓”选择“Select RAID Level”并按“Enter”。

在打开的列表中选择要配置的RAID级别“RAID 0”，并按“Enter”。

添加成员盘。

通过“↑”、“↓”选择“Select Drives From”并按“Enter”。

在打开的列表中选择成员盘来源，并按“Enter”。

下面以“Unconfigured Capacity”为例说明配置过程。

打开添加成员盘的界面

添加成员盘

配置过滤条件。

在下方的硬盘列表中选择要加入的成员盘并按“Enter”。

硬盘状态为“Enabled”时表示该硬盘已选择。

RAID 0支持的硬盘个数为1~32。

当RAID卡下面所有RAID组中的硬盘总数超过32或240（取决于RAID Key的规格）时，硬盘无法加入RAID组。

选择“Apply Changes”按“Enter”保存配置。

在确认界面选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

单击“OK”完成成员盘配置。

配置虚拟磁盘属性。

配置虚拟磁盘的其他属性。

保存配置。

选择“Save Configuration”并按“Enter”。

显示操作确认界面。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示The operation has been performed successfully。

单击“OK”完成配置。

检查配置结果。

按“ESC”返回上级界面。

选择“Virtual Drive Management”并按“Enter”。

显示当前存在的RAID信息。

创建RAID 1

操作场景

操作步骤

登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。

进入“Create Virtual Drive”界面。

在主界面中选择“Main Menu”并按“Enter”。

选择“Configuration Management”并按“Enter”。

选择“Create Virtual Drive”并按“Enter”。

打开RAID配置界面。

Create Virtual Drive（1）

Create Virtual Drive（2）

选择RAID级别。

通过“↑”、“↓”选择“Select RAID Level”并按“Enter”。

在打开的列表中选择要配置的RAID级别“RAID 1”，并按“Enter”。

添加成员盘。

通过“↑”、“↓”选择“Select Drives From”并按“Enter”。

在打开的列表中选择成员盘来源，并按“Enter”。

下面以“Unconfigured Capacity”为例说明配置过程。

打开添加成员盘的界面。

添加成员盘

参数说明

配置过滤条件。

在下方的硬盘列表中选择要加入的成员盘并按“Enter”。

硬盘状态为“Enabled”时表示该硬盘已选择。

RAID 1支持的硬盘个数为2~32（偶数）。

当RAID卡下面所有RAID组中的硬盘总数超过32或240（取决于RAID Key的规格）时，硬盘无法加入RAID组。

加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。

LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。

各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。

选择“Apply Changes”按“Enter”保存配置。

在确认界面选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

单击“OK”完成成员盘配置。

配置虚拟磁盘属性。

配置虚拟磁盘的其他属性。

保存配置。

选择“Save Configuration”并按“Enter”。

显示操作确认界面。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示The operation has been performed successfully。

单击“OK”完成配置。

检查配置结果。

按“ESC”返回上级界面。

选择“Virtual Drive Management”并按“Enter”。

显示当前存在的RAID信息。

创建RAID 5

操作场景

• 加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。
• LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。
• 各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。

操作步骤

登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。

进入“Create Virtual Drive”界面。

在主界面中选择“Main Menu”并按“Enter”。

选择“Configuration Management”并按“Enter”。

选择“Create Virtual Drive”并按“Enter”。

打开RAID配置界面。

Create Virtual Drive（1）

Create Virtual Drive（2）

选择RAID级别。

通过“↑”、“↓”选择“Select RAID Level”并按“Enter”。

在打开的列表中选择要配置的RAID级别“RAID 5”，并按“Enter”。

添加成员盘。

通过“↑”、“↓”选择“Select Drives From”并按“Enter”。

在打开的列表中选择成员盘来源，并按“Enter”。

下面以“Unconfigured Capacity”为例说明配置过程。

打开添加成员盘的界面。

成员盘

配置过滤条件。

在下方的硬盘列表中选择要加入的成员盘并按“Enter”。

硬盘状态为“Enabled”时表示该硬盘已选择。

RAID 5支持的硬盘个数为3~32。

当RAID卡下面所有RAID组中的硬盘总数超过32或240（取决于RAID Key的规格）时，硬盘无法加入RAID组。

选择“Apply Changes”按“Enter”保存配置。

在确认界面选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

单击“OK”完成成员盘配置。

配置虚拟磁盘属性。

配置虚拟磁盘的其他属性。

保存配置。

选择“Save Configuration”并按“Enter”。

显示操作确认界面。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示The operation has been performed successfully。

单击“OK”完成配置。

检查配置结果。

按“ESC”返回上级界面。

选择“Virtual Drive Management”并按“Enter”。

显示当前存在的RAID信息。

创建RAID 6

操作场景

操作步骤

登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。

进入“Create Virtual Drive”界面。

在主界面中选择“Main Menu”并按“Enter”。

选择“Configuration Management”并按“Enter”。

选择“Create Virtual Drive”并按“Enter”。

打开RAID配置界面。

Create Virtual Drive（1）

Create Virtual Drive（2）

选择RAID级别。

通过“↑”、“↓”选择“Select RAID Level”并按“Enter”。

在打开的列表中选择要配置的RAID级别“RAID 6”，并按“Enter”。

添加成员盘。

通过“↑”、“↓”选择“Select Drives From”并按“Enter”。

在打开的列表中选择成员盘来源，并按“Enter”。

下面以“Unconfigured Capacity”为例说明配置过程。

打开添加成员盘的界面。

添加成员盘

配置过滤条件。

在下方的硬盘列表中选择要加入的成员盘并按“Enter”。

硬盘状态为“Enabled”时表示该硬盘已选择。

RAID 6支持的硬盘个数为3~32。

当RAID卡下面所有RAID组中的硬盘总数超过32或240（取决于RAID Key的规格）时，硬盘无法加入RAID组。

加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。

LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。

各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。

选择“Apply Changes”按“Enter”保存配置。

在确认界面选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

单击“OK”完成成员盘配置。

配置虚拟磁盘属性。

配置虚拟磁盘的其他属性。

保存配置。

选择“Save Configuration”并按“Enter”。

显示操作确认界面。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示The operation has been performed successfully。

单击“OK”完成配置。

检查配置结果。

按“ESC”返回上级界面。

选择“Virtual Drive Management”并按“Enter”。

显示当前存在的RAID信息。

创建RAID 10

操作场景

操作步骤

登录管理界面，具体操作方法请参见登录管理界面（BIOS版本为V658及以上）或登录管理界面（BIOS版本为V363及以下）。

进入“Create Virtual Drive”界面。

在主界面中选择“Main Menu”并按“Enter”。

选择“Configuration Management”并按“Enter”。

选择“Create Virtual Drive”并按“Enter”。

打开RAID配置界面。

Create Virtual Drive（1）

Create Virtual Drive（2）

参数说明

选择RAID级别。

通过“↑”、“↓”选择“Select RAID Level”并按“Enter”。

在打开的列表中选择要配置的RAID级别“RAID 10”，并按“Enter”。

创建第1个Span。

通过“↑”、“↓”选择“Select Drives From”并按“Enter”。

在打开的列表中选择成员盘来源，并按“Enter”。

下面以“Unconfigured Capacity”为例说明配置过程。

打开添加成员盘的界面。

添加成员盘

参数说明

配置过滤条件。

在下方的硬盘列表中选择要加入的成员盘并按“Enter”。

硬盘状态为“Enabled”时表示该硬盘已选择。

RAID 10支持2～8个Span，每个Span支持的硬盘数为2~16/32（偶数），且各个Span的硬盘数量必须保持一致。

RAID 10支持的硬盘总数为4~32/240（偶数）。

当RAID卡下面所有RAID组中的硬盘总数超过32或240（取决于RAID Key的规格）时，硬盘无法加入RAID组。

加入到RAID组的硬盘数据将会被清除，创建RAID前请确认硬盘中无数据或数据不需要保留。

LSI SAS3108支持的硬盘类型为SAS/SATA HDD和SAS/SATA SSD，同一RAID组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘。

各RAID级别所需的硬盘数请参看支持RAID 0/1/5/6/10/50/60。

选择“Apply Changes”按“Enter”保存配置。

单击“OK”完成成员盘配置。

创建第2个Span。

当配置的级别为RAID 10时，需要配置多个Span，此时配置界面。

RAID 10的配置界面

选择“Add More Spans”并按“Enter”。

选择“Select Drives”并按“Enter”。

在打开的列表中选择第2个Span的成员盘。

选择完成后，将光标移至“Apply Changes”按“Enter”保存配置。

单击“OK”完成成员盘配置。

根据业务需要重复5，使用其他空闲硬盘创建多个Span。

RAID10至少需要创建2个Span，最多可以创建8个Span。

配置虚拟磁盘属性。

配置虚拟磁盘的其他属性。

保存配置。

选择“Save Configuration”并按“Enter”。

显示操作确认界面。

选择“Confirm”并按“Enter”。

选择“Yes”并按“Enter”。

提示The operation has been performed successfully。

单击“OK”完成配置。

检查配置结果。

按“ESC”返回上级界面。

选择“Virtual Drive Management”并按“Enter”。

显示当前存在的RAID信息。

到此这篇关于超聚变服务器RAID阵列卡配置教程 SR430 LSISAS3108(EFI/UEFI模式)的文章就介绍到这了

超聚变2288H V5服务器做RAID配置教程（SR430-M LSISAS3108(EFI/UEFI模式)做RAID0，RAID1，RAID5，RAID6，RAID10）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变FusionServer 2258H V7服务器 2U2路机架服务器

超聚变FusionServer 2258H V7服务器

新一代2U2路机架服务器

主要应用场景：虚拟化、云计算、Web应用、AI推理等场景

FusionServer 2258H V7（以下简称2258H V7）是针对互联网、IDC（InternetData Center）、云计算、企业市场以及电信业 务应用等需求，推出的具有广泛用途的新一代2U2路机架服务器。

2258H V7适用于IT核心业务、云计算、虚拟化、高性能计算、企业或电信业务应用及其它复杂工作负载。

2258H V7具有低能耗、扩展能力强、高可靠、易管理、易部署等优点。

产品特点

强劲性能

• 基于AMD第四代EPYCTM 9004系列（Genoa）处理器，支持2颗最高规格400WCPU和24DIMM DDR5内存

• 支持PCIe 5.0协议，配置更灵活，PCIe带宽提升100%，极速互联

• 高速闪存，多样配置：支持12*SAS/SATA、4*NVMe U.2 SSD硬盘，高速闪存，极速性能

• 支持4块双宽GPU卡

可靠安全

• 热管拉远散热技术，散热可靠，更强温度适应，单体散热器能力提升50%

• CPU宕机时自动收集故障信息，支撑故障快速定位

• 支持可信根安全启动，安全无处不在

高效节能

• 业界独创风扇&CPU总功耗最低算法，整机相比业界最高节能8%

• 业界领先电源技术，效率更高，功率损耗比业界低12.5%，三大核心技术提升电源功率及效率，功率转换率业界领先

• 智能感知业务，动态调增负载，根据实际业务负载，动态调整CPU的工作频率

智能运维

• 版本自动推送，无接触升级，升级效率提升20倍

• 75%工具化，流水线式部署，部署效率提升10倍

• 纳管所有厂商服务器，资产位置自动识别，实时轨迹追踪，盘点准确率100%

技术规格

超聚变FusionServer 2258H V7服务器 2U2路机架服务器 主要应用场景：虚拟化、云计算、Web应用、AI推理等场景最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

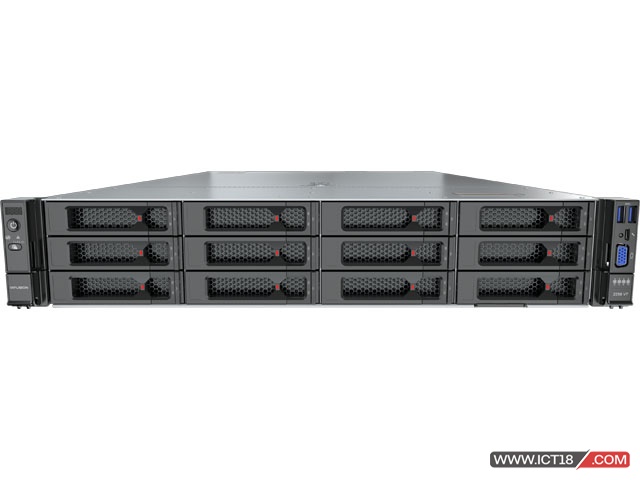

超聚变FusionServer 2258 V7服务器

超聚变FusionServer 2258 V7服务器

新一代2U2路机架服务器

主要应用场景：虚拟化、云计算、Web应用、AI推理等场景

超聚变FusionServer2258 V7服务器是针对SDS、VDI、CDN、虚拟化、大数据、数据库、云场景、AI 推理、小型企业、OA、Web应用业务应用等需求，推出的具有广泛用途的新一代2U2路机架服务器，满足企业或电信业务应用及其它复杂工作负载。2258V7具有高性能、扩展能力强、高可靠、易管理、易部署等优点。

产品特性

强劲性能

基于AMD第四代EPYCTM 9004系列（Genoa）处理器，支持2颗最高规格400W CPU和24DIMM DDR5内存

支持PCIe 5.0协议，最大可支持11个PCIe标准插槽，配置更灵活，PCIe带宽提升100%，极速互联

高速闪存，多样配置：①24*NVMe U.2 SSD硬盘，高速闪存，极速性能；②25* SAS/SATA S SD硬盘，灵活配置，高速I/O性能；③16*SATA HDD硬盘CPU直出，更多盘位，更高性价比

可靠安全

热管拉远散热技术，散热可靠，更强温度适应，单体散热器能力提升50%

CPU宕机时自动收集故障信息，支撑故障快速定位

支持可信根安全启动，安全无处不在

高效节能

业界独创风扇&CPU总功耗最低算法，整机相比业界最高节能8%

业界领先电源技术，效率更高，功率损耗比业界低12.5%，三大核心技术提升电源功率及效率，功率转换率业界领先

智能感知业务，动态调增负载，根据实际业务负载，动态调整CPU的工作频率

智能运维

版本自动推送，无接触升级，升级效率提升20倍

75%工具化，流水线式部署，部署效率提升10倍

纳管所有厂商服务器，资产位置自动识别，实时轨迹追踪，盘点准确率100%

技术规格

超聚变FusionServer 2258 V7服务器 2U2路机架服务器 主要应用场景：虚拟化、云计算、Web应用、AI推理等场景最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变FusionServer 1258H V7服务器

超聚变FusionServer 1258H V7服务器

新一代1U2路机架服务器

主要应用场景：虚拟化、云计算、Web应用、AI推理等场景

超聚变FusionServer 1258H V7服务器是针对互联网、IDC（Internet Data Center）、云计算、企业市场以及电信业务应用等需求，推出的具有广泛用途的新一代1U2路机架服务器。1258H V7适用于IT核心业务、云计算、虚拟化、高性能计算、企业或电信业务应用及其它复杂工作负载。1258H V7具有低能耗、扩展能力强、高可靠、易管理、易部署等优点。

产品特性

高密算力

高密算力，1U空间支持2个360W最高规格CPU和24 DIMM DDR5内存

极速互联，更快应用，支持PCIe 5.0，支持400G网卡互联

高速闪存，性能倍增，10* 2.5 SAS/SATA/NVMe SSD硬盘

可靠安全

热管拉远散热技术，散热可靠，更强温度适应，单体散热器能力提升50%

CPU宕机时自动收集故障信息，支撑故障快速定位

支持可信根安全启动

高效节能

业界独创风扇&CPU总功耗最低算法，整机相比业界最高节能8%

业界领先电源技术，效率更高，功率损耗比业界低12.5%，三大核心技术提升电源功率及效率，功率转换率业界领先

智能感知业务，动态调整负载，根据实际业务负载，动态调整CPU的工作频率

智能运维

版本自动推送，无接触升级，升级效率提升20倍

75%工具化，流水线式部署，部署效率提升10倍

纳管所有厂商服务器，资产位置自动识别，实时轨迹追踪，盘点准确率100%

技术规格

超聚变FusionServer 1258H V7服务器 1U2路机架服务器 主要应用场景：虚拟化、云计算、Web应用、AI推理等场景最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨4块*RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）

超聚变FusionServer CX5200 V5服务器

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨4块*RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）

配置信息

超聚变FusionServer CX5200 V5服务器 AI服务器 GPU服务器

FusionServer CX5200 CX5200 V5是针对人工智能、HPC、云计算和大数据处理等业务需求推出的AI服务器，可适用于AI推理&训练、HPC异构计算、图形渲染等各种应用需求。CX5200 V5具有卓越的系统性能、安全可靠、简易运维、高效节能等特点。

产品特性

卓越的系统性能

• 4U空间支持2颗英特尔® 至强® 可扩展处理器，处理器互联总线UPI速率达10.4GT/s，单CPU最高支持28个计算核心，支持Intel® 2.0版本的睿频加速技术（Turbo Boost Technology），提供智能的自适应系统功能，允许CPU 内核在工作负载高峰期临时超越处理器TDP（Thermal Design Power），以最大频率运行

• 支持 Intel DL Boost（VNNI）指令，提升在深度学习应用上的性能（Cascade Lake CPU）

• 支持12条DDR4内存，内存容量可达768GB，满足大容量内存应用需求

• 支持全部配置SSD，与典型的HDD相比，SSD 可支持近100 倍的每秒I/O操作次数（IOPS）

• 支持9个PCIe扩展槽位，支持最多8张双宽GPU卡

• 支持2*GE+2*10GE的板载网络，配置简洁，满足98%应用场景的网络需求

• 支持最大8*2.5"SATA硬盘配置

安全可靠，简易运维

• iBMC监控系统运行状态并提供远程管理功能，BIOS菜单密码保障系统启动及管理的安全性

• 支持Intel可信执行技术（Trusted Execution Technology）,运行在独立空间，基于硬件抵御恶意软件攻击

• 支持可信平台模块（TPM）和可信密码模块（TCM），提供高级加密功能，如数字签名及远程验证

• 采用电信级器件及加工工艺流程，显著提高系统可靠性

• 支持热插拔的 SATA SSD 硬盘，支持 RAID 0/1/10/5

• 支持故障检测、诊断与提醒，快速定位故障，简化维护工作、加快解除故障

高效节能，绿色低碳

• 采用80PLUS®白金高能效电源模块，高达94%的能效转换率

• 高效率的单板VRD（Voltage Regulator Down）电源，降低主板DC电源转换的损耗

• 全方位优化的系统散热设计，高效节能的系统散热风扇，降低系统散热能耗

• 硬盘错峰上电技术，降低服务器启动功耗

• 支持 Intel 智能电源管理功能（Intelligent Power Capability），可为单个处理器通电或断电，从而降低功耗

• 支持全部配置SSD，SSD 的功耗比传统机械硬盘低80%

技术规格

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨4块*RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨2块*块RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）

超聚变FusionServer CX5200 V5服务器

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨2块*块RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）

配置信息

超聚变FusionServer CX5200 V5服务器 AI服务器 GPU服务器

FusionServer CX5200 CX5200 V5是针对人工智能、HPC、云计算和大数据处理等业务需求推出的AI服务器，可适用于AI推理&训练、HPC异构计算、图形渲染等各种应用需求。CX5200 V5具有卓越的系统性能、安全可靠、简易运维、高效节能等特点。

产品特性

卓越的系统性能

• 4U空间支持2颗英特尔® 至强® 可扩展处理器，处理器互联总线UPI速率达10.4GT/s，单CPU最高支持28个计算核心，支持Intel® 2.0版本的睿频加速技术（Turbo Boost Technology），提供智能的自适应系统功能，允许CPU 内核在工作负载高峰期临时超越处理器TDP（Thermal Design Power），以最大频率运行

• 支持 Intel DL Boost（VNNI）指令，提升在深度学习应用上的性能（Cascade Lake CPU）

• 支持12条DDR4内存，内存容量可达768GB，满足大容量内存应用需求

• 支持全部配置SSD，与典型的HDD相比，SSD 可支持近100 倍的每秒I/O操作次数（IOPS）

• 支持9个PCIe扩展槽位，支持最多8张双宽GPU卡

• 支持2*GE+2*10GE的板载网络，配置简洁，满足98%应用场景的网络需求

• 支持最大8*2.5"SATA硬盘配置

安全可靠，简易运维

• iBMC监控系统运行状态并提供远程管理功能，BIOS菜单密码保障系统启动及管理的安全性

• 支持Intel可信执行技术（Trusted Execution Technology）,运行在独立空间，基于硬件抵御恶意软件攻击

• 支持可信平台模块（TPM）和可信密码模块（TCM），提供高级加密功能，如数字签名及远程验证

• 采用电信级器件及加工工艺流程，显著提高系统可靠性

• 支持热插拔的 SATA SSD 硬盘，支持 RAID 0/1/10/5

• 支持故障检测、诊断与提醒，快速定位故障，简化维护工作、加快解除故障

高效节能，绿色低碳

• 采用80PLUS®白金高能效电源模块，高达94%的能效转换率

• 高效率的单板VRD（Voltage Regulator Down）电源，降低主板DC电源转换的损耗

• 全方位优化的系统散热设计，高效节能的系统散热风扇，降低系统散热能耗

• 硬盘错峰上电技术，降低服务器启动功耗

• 支持 Intel 智能电源管理功能（Intelligent Power Capability），可为单个处理器通电或断电，从而降低功耗

• 支持全部配置SSD，SSD 的功耗比传统机械硬盘低80%

技术规格

超聚变CX5200 V5服务器 GPU服务器（2颗*至强银牌5218R丨512GB内存丨4块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨2块*块RTX4090 GPU卡丨2块*2000W冗余电源丨三年质保）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变CX5200 V5深度学习GPU服务器（2颗*至强银牌5218R丨256GB内存丨3块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨1块*块RTX4090 24GB GPU运算卡丨2块*2000W冗余电源丨三年质保）

超聚变FusionServer CX5200 V5服务器

超聚变CX5200 V5深度学习GPU服务器（2颗*至强银牌5218R丨256GB内存丨3块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨1块*块RTX4090 24GB GPU运算卡丨2块*2000W冗余电源丨三年质保）

配置信息

超聚变FusionServer CX5200 V5服务器 AI服务器 GPU服务器

FusionServer CX5200 CX5200 V5是针对人工智能、HPC、云计算和大数据处理等业务需求推出的AI服务器，可适用于AI推理&训练、HPC异构计算、图形渲染等各种应用需求。CX5200 V5具有卓越的系统性能、安全可靠、简易运维、高效节能等特点。

产品特性

卓越的系统性能

• 4U空间支持2颗英特尔® 至强® 可扩展处理器，处理器互联总线UPI速率达10.4GT/s，单CPU最高支持28个计算核心，支持Intel® 2.0版本的睿频加速技术（Turbo Boost Technology），提供智能的自适应系统功能，允许CPU 内核在工作负载高峰期临时超越处理器TDP（Thermal Design Power），以最大频率运行

• 支持 Intel DL Boost（VNNI）指令，提升在深度学习应用上的性能（Cascade Lake CPU）

• 支持12条DDR4内存，内存容量可达768GB，满足大容量内存应用需求

• 支持全部配置SSD，与典型的HDD相比，SSD 可支持近100 倍的每秒I/O操作次数（IOPS）

• 支持9个PCIe扩展槽位，支持最多8张双宽GPU卡

• 支持2*GE+2*10GE的板载网络，配置简洁，满足98%应用场景的网络需求

• 支持最大8*2.5"SATA硬盘配置

安全可靠，简易运维

• iBMC监控系统运行状态并提供远程管理功能，BIOS菜单密码保障系统启动及管理的安全性

• 支持Intel可信执行技术（Trusted Execution Technology）,运行在独立空间，基于硬件抵御恶意软件攻击

• 支持可信平台模块（TPM）和可信密码模块（TCM），提供高级加密功能，如数字签名及远程验证

• 采用电信级器件及加工工艺流程，显著提高系统可靠性

• 支持热插拔的 SATA SSD 硬盘，支持 RAID 0/1/10/5

• 支持故障检测、诊断与提醒，快速定位故障，简化维护工作、加快解除故障

高效节能，绿色低碳

• 采用80PLUS®白金高能效电源模块，高达94%的能效转换率

• 高效率的单板VRD（Voltage Regulator Down）电源，降低主板DC电源转换的损耗

• 全方位优化的系统散热设计，高效节能的系统散热风扇，降低系统散热能耗

• 硬盘错峰上电技术，降低服务器启动功耗

• 支持 Intel 智能电源管理功能（Intelligent Power Capability），可为单个处理器通电或断电，从而降低功耗

• 支持全部配置SSD，SSD 的功耗比传统机械硬盘低80%

技术规格

超聚变CX5200 V5深度学习GPU服务器（2颗*至强银牌5218R丨256GB内存丨3块*960GB SSD硬盘丨9460-8i 2G缓存阵列卡丨1块*块RTX4090 24GB GPU运算卡丨2块*2000W冗余电源丨三年质保）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

超聚变CX5200 V5服务器（2颗*至强银牌4210R丨128GB内存丨3块*600GB SAS硬盘丨9460-8i 2G缓存阵列卡丨2块*Atlas 300I Duo丨2块*2000W冗余电源丨三年质保）

超聚变FusionServer CX5200 V5服务器

超聚变CX5200 V5服务器（2颗*至强银牌4210R丨128GB内存丨3块*600GB SAS硬盘丨9460-8i 2G缓存阵列卡丨2块*Atlas 300I Duo GPU卡丨2块*2000W冗余电源丨三年质保）

配置信息

超聚变FusionServer CX5200 V5服务器 AI服务器 GPU服务器

FusionServer CX5200 CX5200 V5是针对人工智能、HPC、云计算和大数据处理等业务需求推出的AI服务器，可适用于AI推理&训练、HPC异构计算、图形渲染等各种应用需求。CX5200 V5具有卓越的系统性能、安全可靠、简易运维、高效节能等特点。

产品特性

卓越的系统性能

• 4U空间支持2颗英特尔® 至强® 可扩展处理器，处理器互联总线UPI速率达10.4GT/s，单CPU最高支持28个计算核心，支持Intel® 2.0版本的睿频加速技术（Turbo Boost Technology），提供智能的自适应系统功能，允许CPU 内核在工作负载高峰期临时超越处理器TDP（Thermal Design Power），以最大频率运行

• 支持 Intel DL Boost（VNNI）指令，提升在深度学习应用上的性能（Cascade Lake CPU）

• 支持12条DDR4内存，内存容量可达768GB，满足大容量内存应用需求

• 支持全部配置SSD，与典型的HDD相比，SSD 可支持近100 倍的每秒I/O操作次数（IOPS）

• 支持9个PCIe扩展槽位，支持最多8张双宽GPU卡

• 支持2*GE+2*10GE的板载网络，配置简洁，满足98%应用场景的网络需求

• 支持最大8*2.5"SATA硬盘配置

安全可靠，简易运维

• iBMC监控系统运行状态并提供远程管理功能，BIOS菜单密码保障系统启动及管理的安全性

• 支持Intel可信执行技术（Trusted Execution Technology）,运行在独立空间，基于硬件抵御恶意软件攻击

• 支持可信平台模块（TPM）和可信密码模块（TCM），提供高级加密功能，如数字签名及远程验证

• 采用电信级器件及加工工艺流程，显著提高系统可靠性

• 支持热插拔的 SATA SSD 硬盘，支持 RAID 0/1/10/5

• 支持故障检测、诊断与提醒，快速定位故障，简化维护工作、加快解除故障

高效节能，绿色低碳

• 采用80PLUS®白金高能效电源模块，高达94%的能效转换率

• 高效率的单板VRD（Voltage Regulator Down）电源，降低主板DC电源转换的损耗

• 全方位优化的系统散热设计，高效节能的系统散热风扇，降低系统散热能耗

• 硬盘错峰上电技术，降低服务器启动功耗

• 支持 Intel 智能电源管理功能（Intelligent Power Capability），可为单个处理器通电或断电，从而降低功耗

• 支持全部配置SSD，SSD 的功耗比传统机械硬盘低80%

技术规格

超聚变CX5200 V5服务器（2颗*至强银牌4210R丨128GB内存丨3块*600GB SAS硬盘丨9460-8i 2G缓存阵列卡丨2块*Atlas 300I Duo GPU卡丨2块*2000W冗余电源丨三年质保）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

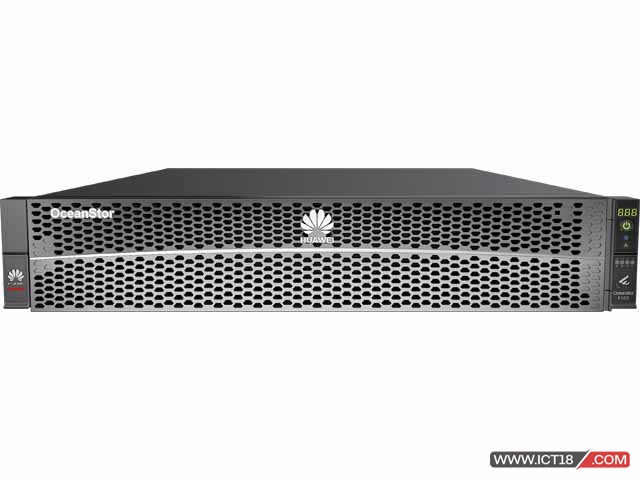

华为OceanStor 5120V6存储（双控丨32GB缓存丨4块480G SAS SSD硬盘丨24块2.4TB 10K SAS硬盘丨冗余电源丨SAN&NAS基础包丨3年质保）

华为OceanStor 5120/5220混合闪存存储系统

华为OceanStor 5120/5220是一款面向中小企业，简单、易用、智能的混合闪存存储系统，为中小企业提供便捷高效的数据基础设施，充分发挥企业数据的价值，帮助企业完成数字化转型。 OceanStor 5120/5220混合闪存存储具有强大的硬件平台，极致融合能力和智能管理软件。广泛适用于政府、金融、医疗、教育、能源、制造等行业的企业数据库OLTP/OLAP、服务器虚拟化、VDI及文件共享等场景，能从容应对业务连续性和数据安全的需求，帮助客户最大化投资回报率（ROI），普惠各行各业。

配置信息

产品特性

极致融合，性能卓越

协议融合，业务灵活

OceanStor 5120/5220系列支持SAN、NAS多种服务类型，满足业务弹性发展需求，提升存储利用率。同时，具备融合SSD存储和HDD存储双重优势的能力，可将不同类型介质的性能在混合场景下均发挥到极致。可通过内置虚拟化功能，可高效接管其他主流厂商存储阵列，并整合成统一的资源池。

架构升级，极致性能

OceanStor 5120/5220系列将华为高端存储多控制器Active-Active技术下移，单个LUN可负载均衡到多个控制器上，发挥控制器的全部性能，做到任意场景下控制器性能全发挥，业务高可靠。通过面向闪存系统架构的原生设计，实现端到端数据加速，性能完全释放，确保存储系统在爆发业务访问场景时依然能够提供稳定低时延的快速响应，保障用户关键应用的极致性能体验。

数据加速，极速体验

OceanStor 5120/5220系列内置热数据智能加速算法SmartAcceleration，动态自适应调整数据布局，利用神经网络多维特征学习算法对全局数据进行冷热感知处理，更精准、更多维度对冷热数据进行识别，达到更优的冷热数据布局，实现热点数据高效预期，性能相比传统混闪提升100%。基于SmartAcceleration ，可以使用NL-SAS HDD替代SAS HDD，以更低的成本实现更高性能，经济高效。

ROW架构，性能无损

OceanStor 5120/5220系列基于ROW及多时间点技术构建无损快照及克隆，创建快照无需拷贝数据，仅通过创建指针即可完成；持续高密度激活快照，存储整体性能无影响。存储在开启数据保护特性时，服务仍然保持在较高水平。

跨代融合，保护投资

异步复制、异构虚拟化接管、数据分级、迁移等多种方式实现新旧代次、高中低端融合，数据从高到低，从旧到新自由流动，无需额外投资。产品更替，新老设备共集群，数据自动被新一代存储接管，数据0迁移，无需担忧迁移风险。

稳定可靠，数据安全

领先的免网关SAN及NAS一体化A-A双活

OceanStor 5120/5220系列采用SAN&NAS一体化AA免网关双活方案，减少故障节点，降低部署复杂度，提升系统可靠性；同时Active-Active双活方案实现负载均衡的双活镜像以及无中断的跨站点接管，保障核心应用不受宕机困扰；业界唯一NAS A-A双活方案，保障NAS性能高效可靠；此外，双活方案可平滑升级为两地三中心数据保护方案，提供更高级别的数据保护。

丰富的数据保护方案

Hyper系列数据保护软件包含双活、快照、克隆、远程复制等数据保护技术，能够满足用户系统内、本地、异地以及多地的数据保护需求，实现99.9999%的可用性，最大程度保障用户业务连续性和数据可用性。

NDU无中断升级

OceanStor 5120/5220系列采用模块化软件架构设计，接近95%的升级采用用户态，1秒内即可完成，无需控制器重启。

安全快照，数据备份更安全

OceanStor 5120/5220系列支持为快照设置保留期，在保留期段内的快照数据不能被删除，有效避免快照数据被意外或者故意删除。

智能加持，易用易维

AI集成，智能预测

OceanStor 5120/5220系列内置华为强大的AI预测功能，系统自动根据客户的workload及性能/容量上升趋势预测未来一年的扩容需求，及时通知用户进行预算申请及扩容操作，未雨绸缪。

行为学习，三步部署

OceanStor 5120/5220系列内置自学习系统，针对管理员常用的配置场景及操作步骤，并结合华为多年应用的最佳实践，自动编排及参数设置，使得一个新业务的部署在三步内即可完成，大大减少了用户的上线时间。

云端结合，运维增强

OceanStor 5120/5220系列采用边缘个性化智能和云上通用智能相结合原理，设备内置智能硬件平台增量训练，深度学习业务特征，提升个性化体验；DME IQ智能运维管理平台实时统计现网19万+设备规律，提取共性规律， 增强基础运维能力。

技术规格

部件选择

华为OceanStor 5120V6存储（双控丨32GB缓存丨4块480G SAS SSD硬盘丨24块2.4TB 10K SAS硬盘丨冗余电源丨SAN&NAS基础包丨3年质保）最先出现在ICT数通中心-华为交换机金牌渠道代理商,超聚变服务器渠道代理商。

华为OceanStor 5220V6存储（双控丨64GB缓存丨4块480G SAS SSD硬盘丨20块2.4TB 10K SAS硬盘丨冗余电源丨SAN&NAS基础包丨3年质保）

华为OceanStor 5120/5220混合闪存存储系统

华为OceanStor 5120/5220是一款面向中小企业，简单、易用、智能的混合闪存存储系统，为中小企业提供便捷高效的数据基础设施，充分发挥企业数据的价值，帮助企业完成数字化转型。 OceanStor 5120/5220混合闪存存储具有强大的硬件平台，极致融合能力和智能管理软件。广泛适用于政府、金融、医疗、教育、能源、制造等行业的企业数据库OLTP/OLAP、服务器虚拟化、VDI及文件共享等场景，能从容应对业务连续性和数据安全的需求，帮助客户最大化投资回报率（ROI），普惠各行各业。

配置信息

产品特性

极致融合，性能卓越

协议融合，业务灵活

OceanStor 5120/5220系列支持SAN、NAS多种服务类型，满足业务弹性发展需求，提升存储利用率。同时，具备融合SSD存储和HDD存储双重优势的能力，可将不同类型介质的性能在混合场景下均发挥到极致。可通过内置虚拟化功能，可高效接管其他主流厂商存储阵列，并整合成统一的资源池。

架构升级，极致性能

OceanStor 5120/5220系列将华为高端存储多控制器Active-Active技术下移，单个LUN可负载均衡到多个控制器上，发挥控制器的全部性能，做到任意场景下控制器性能全发挥，业务高可靠。通过面向闪存系统架构的原生设计，实现端到端数据加速，性能完全释放，确保存储系统在爆发业务访问场景时依然能够提供稳定低时延的快速响应，保障用户关键应用的极致性能体验。

数据加速，极速体验

OceanStor 5120/5220系列内置热数据智能加速算法SmartAcceleration，动态自适应调整数据布局，利用神经网络多维特征学习算法对全局数据进行冷热感知处理，更精准、更多维度对冷热数据进行识别，达到更优的冷热数据布局，实现热点数据高效预期，性能相比传统混闪提升100%。基于SmartAcceleration ，可以使用NL-SAS HDD替代SAS HDD，以更低的成本实现更高性能，经济高效。

ROW架构，性能无损

OceanStor 5120/5220系列基于ROW及多时间点技术构建无损快照及克隆，创建快照无需拷贝数据，仅通过创建指针即可完成；持续高密度激活快照，存储整体性能无影响。存储在开启数据保护特性时，服务仍然保持在较高水平。

跨代融合，保护投资

异步复制、异构虚拟化接管、数据分级、迁移等多种方式实现新旧代次、高中低端融合，数据从高到低，从旧到新自由流动，无需额外投资。产品更替，新老设备共集群，数据自动被新一代存储接管，数据0迁移，无需担忧迁移风险。

稳定可靠，数据安全

领先的免网关SAN及NAS一体化A-A双活

OceanStor 5120/5220系列采用SAN&NAS一体化AA免网关双活方案，减少故障节点，降低部署复杂度，提升系统可靠性；同时Active-Active双活方案实现负载均衡的双活镜像以及无中断的跨站点接管，保障核心应用不受宕机困扰；业界唯一NAS A-A双活方案，保障NAS性能高效可靠；此外，双活方案可平滑升级为两地三中心数据保护方案，提供更高级别的数据保护。

丰富的数据保护方案

Hyper系列数据保护软件包含双活、快照、克隆、远程复制等数据保护技术，能够满足用户系统内、本地、异地以及多地的数据保护需求，实现99.9999%的可用性，最大程度保障用户业务连续性和数据可用性。

NDU无中断升级

OceanStor 5120/5220系列采用模块化软件架构设计，接近95%的升级采用用户态，1秒内即可完成，无需控制器重启。

安全快照，数据备份更安全

OceanStor 5120/5220系列支持为快照设置保留期，在保留期段内的快照数据不能被删除，有效避免快照数据被意外或者故意删除。

智能加持，易用易维

AI集成，智能预测

OceanStor 5120/5220系列内置华为强大的AI预测功能，系统自动根据客户的workload及性能/容量上升趋势预测未来一年的扩容需求，及时通知用户进行预算申请及扩容操作，未雨绸缪。

行为学习，三步部署

OceanStor 5120/5220系列内置自学习系统，针对管理员常用的配置场景及操作步骤，并结合华为多年应用的最佳实践，自动编排及参数设置，使得一个新业务的部署在三步内即可完成，大大减少了用户的上线时间。

云端结合，运维增强

OceanStor 5120/5220系列采用边缘个性化智能和云上通用智能相结合原理，设备内置智能硬件平台增量训练，深度学习业务特征，提升个性化体验；DME IQ智能运维管理平台实时统计现网19万+设备规律，提取共性规律， 增强基础运维能力。

技术规格

部件选择
